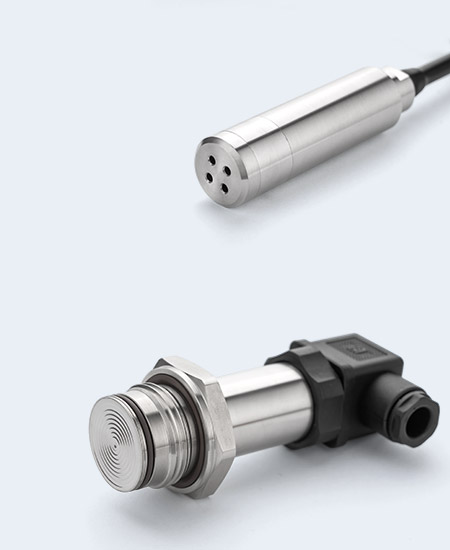

В качестве продукта новой серии, специально используемого для измерения и контроля вакуума, AP28 Датчик вакуума/абсолютного давления полностью решил проблему сложного измерения вакуума. Эта серия продуктов имеет три характеристики: преобразователь отрицательного давления AP28G, преобразователь абсолютного давления AP28A и конденсаторный тонкопленочный преобразователь абсолютного давления AP28CA, которые широко используются в таких областях, как фармацевтика, медицинское оборудование, воздушное и космическое пространство, научные исследования, обнаружение утечек. и завершенные поля оборудования автоматизации.
Благодаря использованию толстопленочного сенсора из монокристаллического кремния преобразователь отрицательного давления AP28G оснащен высокоточной схемой обработки сигналов со стабильной и надежной работой, которая устранила такие недостатки отечественных вакуумных продуктов диффузионного силиконового типа с отрицательным давлением, как нестабильный сигнал и короткий срок службы. Нормальные диапазоны включают 0 ~ 100 кПа и 0 ~ 50 кПа и т. д.
АП28А датчик абсолютного давления использует такие передовые зарубежные новые высокие технологии, как чипы абсолютного давления, автоматическая компенсация температуры, отладка нормализованных цепей и т. д., чтобы расширить диапазон абсолютного давления как минимум до 5 кПа и значительно повысить общую точность продукта. Благодаря передовым технологиям, превосходной производительности, надежному качеству и небольшому объему, этот продукт имеет очевидные преимущества в высокой стоимости по сравнению с отечественными аналогичными продуктами абсолютного давления.
* Полностью укомплектован иностранными высокоточными чувствительными элементами, с максимальной точностью до 0,1% FS
* Непрерывная работа в течение длительного времени с хорошей долгосрочной стабильностью
* Применяется для измерения агрессивных сред в соответствии со специальными требованиями
* Сильная устойчивость к перегрузкам. Быстрая реакция. Стабильная и надежная работа
* Применимо для взрывоопасных зон, с искробезопасной взрывозащитой типа Ex ia II CT5
* С структурной диверсификацией продукт может быть разработан индивидуально в соответствии с особыми требованиями клиентов.
Конденсаторный тонкомембранный преобразователь абсолютного давления AP28CA представляет собой вакуумный манометр, изготовленный в Китае благодаря внедрению зарубежной технологии тонкопленочных емкостных манометров и передового на международном уровне калибровочного оборудования. Этот продукт работает по принципу изменения емкости. Его минимальный диапазон может составлять до 0,02 МПа ~ 200 МПа абсолютного давления, и его обнаружение не будет зависеть от типа и компонента обнаруживаемой среды. Его вывод стандартных электрических сигналов может передаваться дистанционно, чтобы облегчить интеллектуальное управление микропроцессорами. Поэтому он идеально подходит для измерения низкого давления вакуума.
| Измерительные среды | Газ или жидкость, совместимые с керамикой или нержавеющей сталью 316 | ||
| Тип давления | Отрицательное манометрическое давление (G), абсолютное давление кремниевого типа (A), абсолютное давление тонкопленочного конденсатора (CA) | ||
| Перегрузочная способность | 2 раза при отрицательном манометрическом давлении; От 10 до 100 раз при абсолютном давлении в микродиапазоне | ||
| Диапазон измерения | Отрицательное манометрическое давление: 0~-5кПа ..-50кПа…-100кПа | ||
| Абсолютное давление силиконового типа: 0~5кПа…..10кПа…20кПа…100кПа…200кПа…1МПа | |||
| Абсолютное давление тонкопленочного конденсатора: 0,02 Па ~ 200 Па, 1 Па ~ 1 кПа по индивидуальному заказу | |||
| Общая точность
(нелинейность + повторяемость + гистерезис) |
±0,1%FS | ±0,25%FS | ±0,5%FS |
| Долгосрочная стабильность | Типичный：±0,1%FS/год | Максимум：±0,15%FS/год | |
| Дрейф нулевой температуры | Типичный：±0.01%FS/℃ | Максимум：±0,15%FS/℃ | |
| Температурный дрейф чувствительности | Типичный：±0.01%FS/℃ | Максимум：±0,15%FS/℃ | |
| Диапазон рабочих температур | -20～80℃ | ||
| Диапазон температуры компенсации | -10～60℃ | ||
| Температура окружающей среды | -20 ～ 80 ℃ – | ||
| Диапазон электропитания | 12~36 В постоянного тока (обычно 24 В постоянного тока) | ||
| Выходной сигнал | 4~20 мА/1~5 В постоянного тока/0~5 В постоянного тока | ||
| Сопротивление нагрузки | ≤(U-12)/0,02 Ом | ||
| Разрешение | Бесконечно малый (теоретический),，1/100000（нормальный） | ||
| Класс защиты корпуса | Тип штекера (IP65); тип кабеля (IP67) | ||
| Безопасность и взрывозащита | Ex iaⅡ CT5 | ||
| Ошибка вибрации | ≤±0,01%FS (оси X, Y и Z, 200 Гц/g) | ||
| Время отклика | ≤2 мс | ||
| АП28 | Преобразователи вакуума/абсолютного давления | ||||||
| Тип давления | Отрицательное манометрическое давление (G) | ||||||
| Абсолютное давление кремниевого типа (A) | |||||||
| Конденсатор тонкопленочный абсолютное давление (CA) | |||||||
| Диапазон измерения | 0~X кПа или 0~X МПа | ||||||
| Код | Общая точность (линейность + воспроизводимость + гистерезис) | ||||||
| 1 | ±0,5%FS | ||||||
| 2 | ±0,25%FS | ||||||
| 3 | ±0,1%FS | ||||||
| Код | Выходной сигнал | ||||||
| А1 | 4~20 мА | ||||||
| V1 | 1~5В постоянного тока | ||||||
| V2 | 0~5В постоянного тока | ||||||
| V3 | 0~10 В постоянного тока (24 В постоянного тока) | ||||||
| Код | Дополнительные функции | ||||||
| F1 | Наружная резьба M20x1,5 | ||||||
| F2 | Наружная резьба G1/4 | ||||||
| F3 | Зажимной тип | ||||||
| F0 | Особенный | ||||||
| П1 | Тип кабеля (IP67, 2 м) | ||||||
| П2 | Тип розетки (IP65, DIN43650) | ||||||
| П3 | Авиационная вилка | ||||||
| п | Заподлицо-мембранный тип | ||||||
| Е | Искробезопасный взрывозащищенный тип Ex iaIICT6 | ||||||
| AP28A (0 ~ 10 кПа) — 1 —A1 —F1 —W2 Датчик вакуума/абсолютного давления | |||||||
Советы по выбору типа:
1. Измеряемая среда должна быть совместима с материалом, контактирующим с продуктом.
2. В качестве дополнительного функционального кода для выбора типа код «Е» для искробезопасного взрывозащищенного типа Ex iaIICT6 означает, что источник питания должен подаваться через защитный барьер.
3. Для других особых требований, пожалуйста, обсудите с нами и четко укажите их в заказе.
